NH VV22 4×2.5+1×1.5 4×240+1×120B類耐火電力電纜
產品簡介

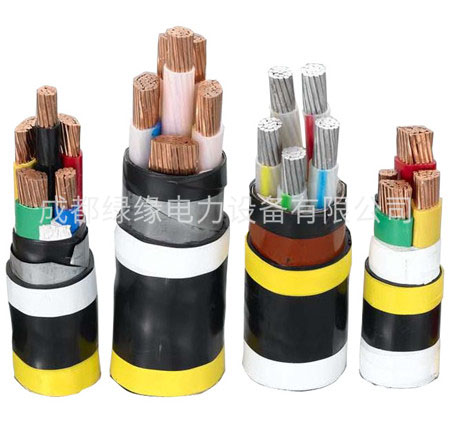

NH VV22 4×2.5+1×1.5 4×240+1×120B類耐火電力電纜
敷設在室內、隧道、電纜溝或埋地等能承受機械外力的場合，但不能承受大的拉力
工頻額定電壓U0/U:0.6/1kV。
電纜導體的最高允許長期工作溫度：
阻燃聚氯乙烯：70℃/105℃.
交聯聚乙烯：90℃
電纜敷設時環境溫度應不低于0℃
電纜的彎曲半徑：
電力電纜：單芯電纜≥40D，多芯電纜≥30D 控制電纜：≥12D
B系列塑料電線：≥4D（電纜直徑小于25mm時），≥6D（電纜直徑大于25mm時）
耐火電纜外徑比：截面25mm2以下比普通同類型號產品規格大15%，截面25mm2以上比普通同類產品的規格大25%。
產品的電氣性能、物理機械性能、載流量與普通產品相同
耐火試驗標準采用IEC331或GB12666.6
NH VV22 4×2.5+1×1.5 4×240+1×120參數表：
| 序號 | 芯數截面mm2 | 絕緣厚度mm | 鋼帶規格mm | 護套厚度mm | 電纜近似外徑mm |
| 103 | 4×2.5+1×1.5 | 0.8 | 2×0.2×20 | 1.8 | 16.5 |
| 104 | 4×4+1×2.5 | 1.0 | 2×0.2×20 | 1.8 | 18.6 |
| 105 | 4×6+1×4 | 1.0 | 2×0.2×25 | 1.8 | 20.2 |
| 106 | 4×10+1×6 | 1.0 | 2×0.2×25 | 1.8 | 23.6 |
| 107 | 4×16+1×10 | 1.0 | 2×0.2×25 | 1.8 | 26.3 |
| 108 | 4×25+1×16 | 1.2 | 2×0.2×25 | 1.9 | 28.5 |
| 109 | 4×35+1×16 | 1.2 | 2×0.5×30 | 2.0 | 32.1 |
| 110 | 4×50+1×25 | 1.4 | 2×0.5×30 | 2.2 | 37.2 |
| 112 | 4×70+1×35 | 1.4 | 2×0.5×30 | 2.3 | 41.2 |
| 113 | 4×95+1×50 | 1.6 | 2×0.5×35 | 2.5 | 47.1 |
| 114 | 4×120+1×70 | 1.6 | 2×0.5×35 | 2.6 | 51.7 |
| 115 | 4×150+1×70 | 1.8 | 2×0.5×35 | 2.8 | 55.3 |
| 116 | 4×185+1×95 | 2.0 | 2×0.5×45 | 3.0 | 61.8 |
| 117 | 4×240+1×120 | 2.2 | 2×0.5×45 | 3.2 | 68.6 |
