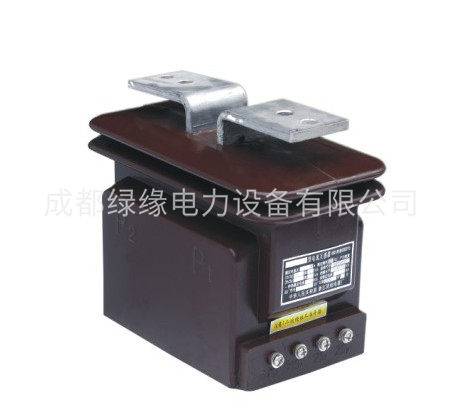

LFS-10Q型電流互感器
一、LFS-10Q電流互感器概述
LFS-10Q電流互感器為環氧樹脂澆注絕緣全封閉支柱式產品，適用于額定頻率50Hz或60Hz,額定電壓10kV及以下的電力系統中，作電能計量、電流測量和繼電保護用。本產品符合IEC60044-1及GB1208《電流互感器》標準。
二、LFS-10Q型電流互感器特點
本型電流互感器為環氧樹脂澆注絕緣全封閉結構，具有優良的絕緣性能和防潮能力，體積小。重量輕，適宜于任何位置、任意方向安裝。
三、LFS-10Q型電流互感器額參數
1 額定絕緣水平：12/42/75 kV；
2 額定二次電流：5A,1A；
3 額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表：
4 局部放電水平符合GB1208《電流互感器》標準；
5 污穢等級：Ⅱ級；
LFS-10Q型電流互感器技術參數：
| 型號 | 額定一次電流(A) | 準確級組合 | 額定輸出(VA) | 短時熱電流(Ith)(kA) | 額定動穩定電流(Idyn)( kA) | ||
| 0.2 | 0.5 | 10P10 | |||||
| LFS-10Q | 5-200 | 0.2(S)/0.2(S) | 10 | 10 | 15 | 100I1n | 250 I1n |
| 250 | 27 | 67.5 | |||||
| 300 | 36 | 80 | |||||
| 400 | 45 | 90 | |||||
| 500、600 | 56 |
| |||||
| 750、800 | 63 | ||||||
| 1000 | 80 | 130 | |||||
| LFSB-10 | 5-200 | 0.2/10P10 | 10 | 10 | 20 | 80I1n | 200 I1n |
| 300 | 0.5/10P10 | 21 | 50 | ||||
| 400 |
| 24 | 60 | ||||
| 600 |
| 30 | 70 | ||||
| 800 |
| 40 | 75 | ||||
