一、概述

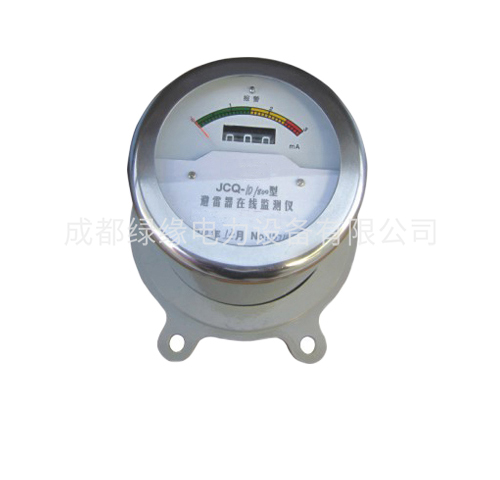

JCQ－C1型避雷器用監測器是串聯工作在避雷器下面用來記錄避雷器動作次數和監測避雷器泄漏電流的一種裝置。適用于330kV及以下電壓等級的各型氧化鋅避雷器，使用的環境條件與相連接的避雷器相同。JCQ－C1系列產品采用透明耐熱玻璃罩封裝，主要由耐高溫玻璃罩、絕緣瓷套、密封墊及大功率氧化鋅閥片、整流器、三位數碼電磁計數器、電流測量回路及電子報警電路、保護電路等組成。其特征是數碼千位數循環計數，計數指示醒目，泄漏電流監測準確、帶報警指示，產品耐震動。
二、使用情況
正常使用情況下，避雷器的動作次數由具備計數進位功能的數碼電磁計數器指示，計數指示準確，千位數滿后自動回零，繼續循環累計計數工作，不清零。避雷器的泄漏電流通過電流測量回路由指針式電流表直接指示反映出來，測量指示范圍：0～3毫安，當泄漏電流接近和超過監測器設定的電流報警值時報警指示燈由白變紅，發出報警指示。
我廠生產的監測器的各項性能指標符合國家機械行業JB/T 2440-1991《避雷器用放電記數器》標準，JB/T 10492-2004《交流無間隙金屬氧化物避雷器用監測器》標準和國家GB/T7676.1-1998《指針式電工儀表》標準的規定。
| 產品型號 | JCQ-C1 10/800 | JCQ-C1 10/1200 |
| 性能指標 | ||
| 適用電力系統額定電壓范圍（有效值） | 35～220kV | 35～330kV |
| 上限記數電流 8/20μS（峰值） | 10kA | 10kA |
| 下限記數電流8/20μS（峰值） | 50A | 50A |
| 上限記數電流下殘壓（峰值） | ≤1.5kV | ≤1.5kV |
| 方波沖擊電流耐受能力2000μS（峰值） | 800A | 1200A |
| 沖擊大電流耐受能力4/10μS（峰值） | 100kA | 100kA |
| 電流測量范圍及指示誤差（ACA） | 0～3mA＜%5 | 0～3mA＜%5 |
| 產品重量 | 1.3kg | 1.3kg |
